在線式噴射點膠機可實現高速度、高精度、高重復性的點膠作業，適用于底部填充、腔體填充、晶圓粘貼、零件涂覆保護、貼合密封等，特別適用于大批量的生產加工，廣泛應用于半導體封裝和組裝生產過程中的多種膠水材料應用場合。
技術參數

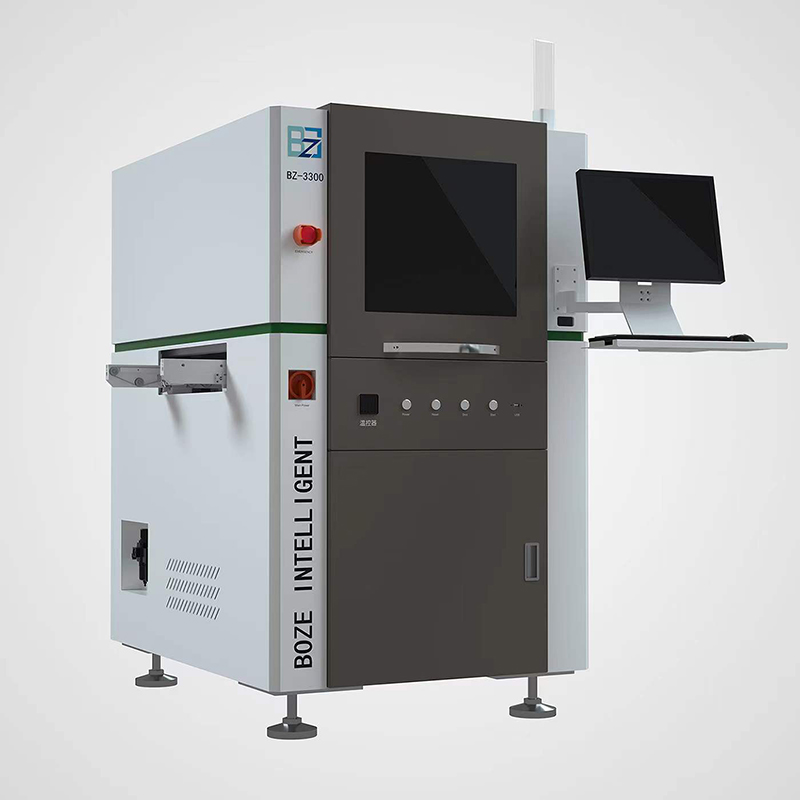

型號：BZ-3300 | |
外形尺寸： | L800*W1163*H1495mm |
控制方式： | 工業電腦+運動控制卡 |
模組有效行程： | X=350mm Y=450mm Z=50mm |
有效點膠范圍 | 300*300mm |
軌道承重： | 4kg |
X/Y/Z驅動方式： | 日本伺服電機+精密研磨絲桿 |
最高運行速度： | 1000mm/S、加速度1G |
定位精度： | ±0.01mm |
重復定位精度： | ±0.01mm |
稱重系統： | 0.1mg |
膠閥加熱室溫： | 0-120℃ |
通訊接口： | SMEMA、可連接MES管理系統 |
編程模式： | 離線或在線視覺編程 |
輸入電壓： | 220V 50-60HZ |
輸入氣壓： | 0.6MPa |
總功率： | 3KW |
總重量： | 500kg |
選配項目如下 | |
激光測高： | 激光自動高度檢測，工件變形后可自動調整校準Z軸的高度差 |
噴射閥： | 進口或國產可選 |
視覺識別系統： | 可按要求選配 |
分析天平： | 自動稱重分析天平 |
工件加熱裝置： | 工作區下加熱，室溫~130℃±2℃ |
產品特性：
1. 非接觸式噴射閥，Z軸不用升降，從而拓寬更廣的適用領域
2. 成熟穩定的高速、高精度運動平臺
3. 自動恒溫，確保涂料的流動性一致
4. 搭載高精度稱重系統，確保膠量一致，減少材料浪費，提升產能和良率
5. 在線式輸送系統，可與其他設備通訊
6. 精密視覺定位與自動視覺抽檢系統
7. 自動測高系統，基板翹曲無影響
8. Windows界面控制軟件操作簡便，編程容易
9. 可任意搭載噴射閥、螺桿閥及氣壓閥
10. 模塊式設計，可任意搭載選配項功能
11. 高速噴射，每秒最高200次-3000次可選
12. 可任意設定點的大小，能實現更小的點膠直徑
13. 真空清潔噴嘴裝置
應用范圍：
?VCM，CCM組裝點膠 ?指紋模組組裝點膠 ?FPC/PCB零件保護、包封、補強點膠 ?IC零件Under fill、引腳保護 ?手機、連接線外殼點PUE熱熔膠粘接固定 ?手機天線點膠 ?微量精密底部填充 ?密封保護 ?BGA焊點增強 芯?片包封材料 ?芯片級封閉 ?非流動底部填充 ?腔體填充 ?導電膠 ?晶圓黏貼 ?生命科學 ?零件涂覆保護 ?電容屏UV膠圍壩
